概述

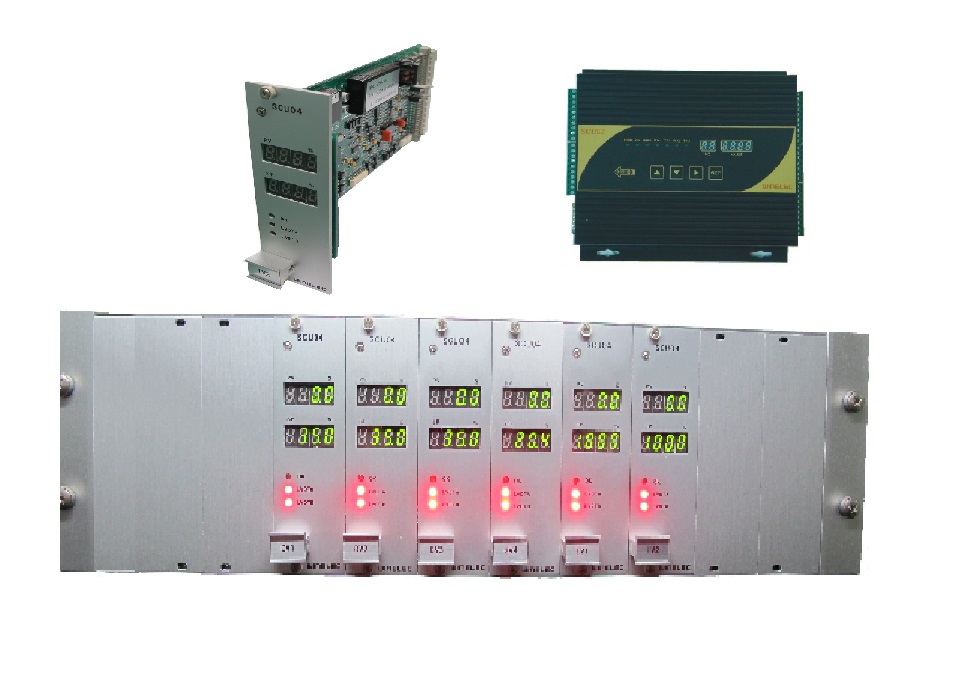

伺服位置控制器接收控制系統指令和執行機構的行程傳感器反饋信號，比較兩者的偏差進行PID運算后，輸出控制信號驅動現場執行機構，使實際行程與控制指令一致，并將行程反饋信號轉換為標準的4～20mA輸出?？刂破鞣譃?/span>SCU03獨立式伺服控制器和SCU04組合伺服控制裝置兩種。
SCU03伺服控制器
SCU03獨立式伺服控制器主要應用于單閥或雙閥的各種伺服機構的控制。伺服控制器通過面板按鈕進行參數組態。
技術參數
1、電源：24VDC±15%
2、功耗：18W（最大）
3、數字量輸入： 12通道干接點輸入
4、數字量輸出： 7通道光隔輸出，負載能力每通道40mA
5、模擬量輸入： 2通道4～20mA輸入，輸入電阻≤500Ω
6、行程信號輸入：2通道行程傳感器輸入（3線制LVDT傳感器或4～20mA信號）
7、控制輸出： ±10mA、±10V、4～20mA、1～5V可選
8、行程輸出：1通道4～20mA輸出，負載電阻≤500Ω
SCU04組合伺服控制裝置
SCU04伺服控制裝置采用模塊式結構，伺服卡安裝于3U機箱內，每個機箱可安裝8塊卡件，主要應用于三個及以上的多伺服執行機構控制。伺服卡通過背部通訊口與上位機連接進行參數組態。
技術參數
1、電源：4VDC±15%
2、典型功耗：2W
3、數字量輸入：6路通道光電隔離，干接點輸入
4、數字量輸出：2路通道光隔隔離，負載能力每通道50mA
5、控制指令輸入：2路通道4～20mA輸入，輸入電阻≤500Ω
6、反饋輸入：2路LVDT行程傳感器輸入（3線制或6線制LVDT傳感器）
7、控制輸出：4～20mA、±40mA、1～5V、±10V可選，負載電阻≤250Ω
8、行程輸出：4～20mA輸出，負載電阻≤500Ω
9、通訊接口：RS232、RS485接口，標準ModBus-RTU協議
